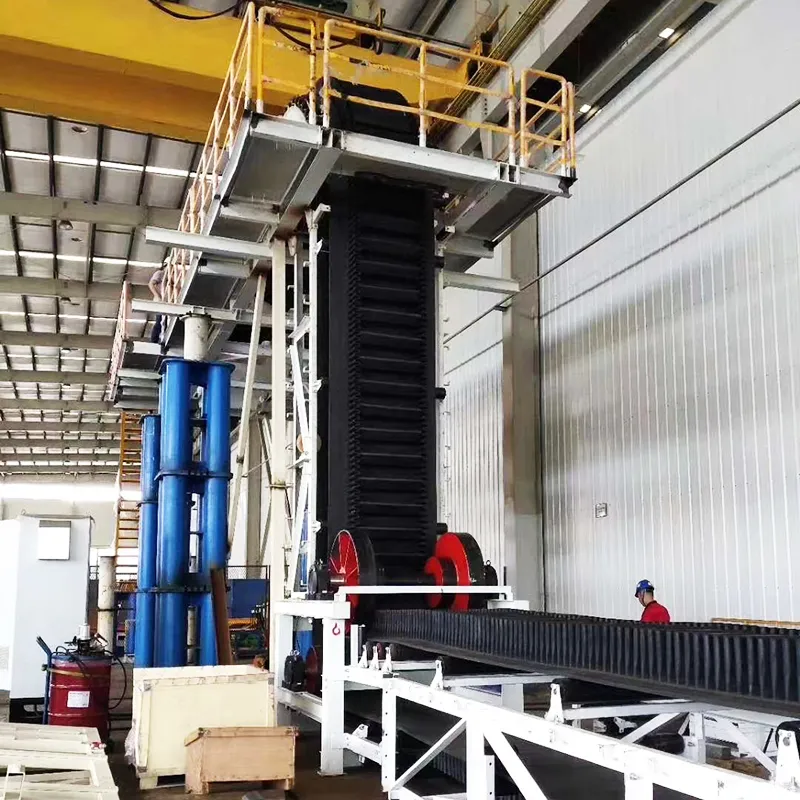

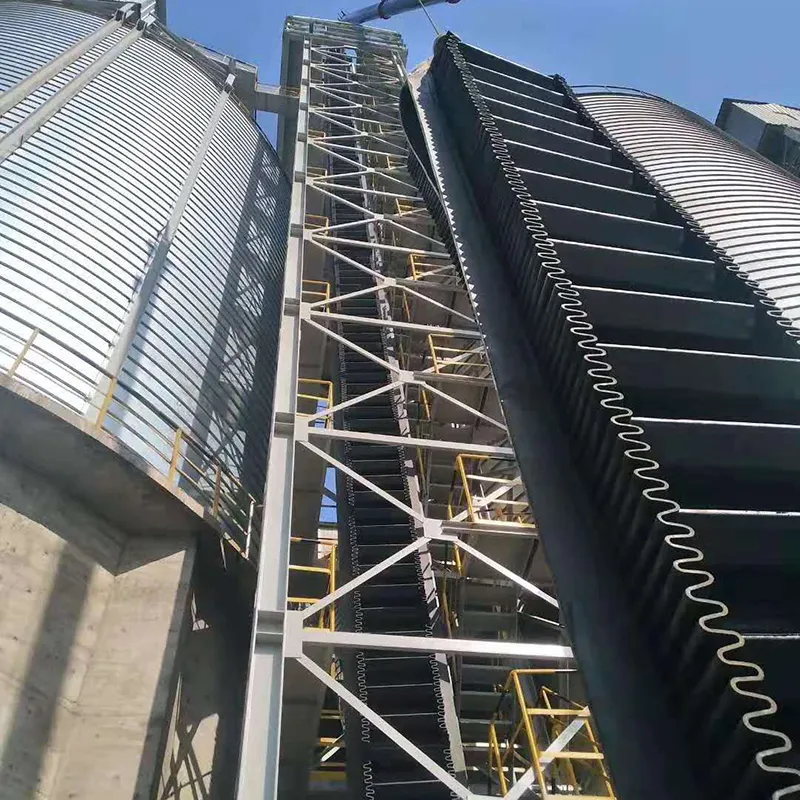

Menampilkan inovasi tembok yang bergelombang, sistem konveyor sabuk tipe ini terlihat dari kemampuan pemindahan material dengan sudut curam, mampu menangani tanjakan hingga 90 derajat. Desain ini tidak hanya meminimasi jejak sistem pemindahan tetapi juga memberikan kemudahan penyesuaian sudut, memampukan pemindahan langsung secara vertikal yang mampu melewati rintangan dan memindahkan material secara efisien dari titik A ke B.
Konveyor sabuk dengan tembok bergelombang/ corrugated sidewall belt conveyor dapat digunakan dalam berbagai pengaturan seperti dermaga, termindal, sektor metalurgi, industri kimia,, pembangkit listrik, penanganan batu bara, dan material bangunan.
Cocok untuk memindahkan material dalam jangkauan yang luas seperti batu hancur, batu kapur, batu bara, pasir, tanah liat, bubuk pasir sinter, serpihan kayu, dan biji-bijian, menunjukkan kemampuan serbaguna dalam menangani berbagai jenis material curah.
Lebar Sabuk (mm) | 300 | 400 | 500 | 650 | 800 | ||||||||
Tinggi Tembok(mm) | 40 | 60 | 60 | 80 | 80 | 120 | 120 | 160 | 120 | 160 | 200 | 240 | |
Kapasitas Pemindahan (m³/h) | 30° | 15 | 14 | 20 | 34 | 46 | 71 | 104 | 120 | 128 | 157 | 195 | 235 |
45° | 11 | 10 | 14 | 26 | 35 | 57 | 83 | 97 | 102 | 127 | 157 | 195 | |
60° | 8 | 7 | 10 | 18 | 25 | 40 | 58 | 69 | 72 | 90 | 112 | 142 | |
90° | 4 | 4 | 5 | 10 | 13 | 21 | 31 | 37 | 38 | 48 | 60 | 76 | |
Dimensi | Tinggi Pusat Head Pulley H²/h(mm) | 350-100 | 1100-200 | 1300-2000 | 1300-2000 | ||||||||
Tinggi Pusat Tail Pulley H²/h(mm) | 335 | 330-490 | 600 | 600 | 600-800 | ||||||||
Tinggi Sabuk Tengah H²/h (mm) | 450 | 500-700 | 760-800 | 800-850 | 800-1115 | ||||||||
Lebar Middle Anchor B²/h (mm) | 480 | 580 | 870 | 1020 | 1220 |
Lebar Sabuk (mm) | 1000 | 1200 | 1400 | |||||||||||
Tinggi Tembok (mm) | 120 | 160 | 200 | 240 | 160 | 200 | 240 | 300 | 160 | 200 | 240 | 300 | 400 | |
Kapasitas Pemindahan (m³/h) | 30° | 172 | 216 | 267 | 327 | 275 | 331 | 419 | 466 | 319 | 395 | 500 | 564 | 794 |
45° | 137 | 175 | 216 | 271 | 222 | 267 | 347 | 384 | 258 | 318 | 414 | 465 | 680 | |
60° | 96 | 124 | 153 | 197 | 158 | 190 | 253 | 178 | 184 | 226 | 302 | 337 | 524 | |
90° | 51 | 66 | 83 | 106 | 85 | 102 | 136 | 149 | 98 | 121 | 162 | 180 | 281 | |
Dimensi | Tinggi Pusat Head Pulley H²/h(mm) | 1400-2000 | 1600-2000 | |||||||||||
Tinggi Pusat Tail Pulley H²/h(mm) | 600-800 | 800-1000 | 800-1200 | |||||||||||
Tinggi Sabuk Tengah H²/h (mm) | 800-1200 | 1050-1500 | 1050-1700 | |||||||||||
Lebar Middle Anchor B²/h (mm) | 1440 | 1690 | 1890 |
